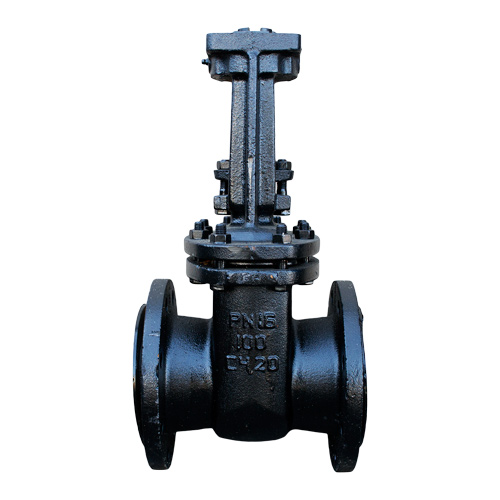

Задвижка чугунная под привод 30ч906бр Ду (Dn) 80 Ру (Pn) 16 ЛМЗ Семенов фланцевая EF01

Задвижка чугунная под привод 30ч906бр Ду (Dn) 80 Ру (Pn) 16 ЛМЗ Семенов фланцевая EF01

Задвижка 30ч906бр Ду 80 - это чугунная параллельная двухдисковая задвижка с выдвижным шпинделем, рассчитанная на условное давление Ру 16 и предназначенная для установки на трубопроводах в качестве запорного устройства. Исполнение под привод означает, что управление арматурой осуществляется электроприводом, который крепится к присоединительной площадке корпуса. Производитель - ЛМЗ (г. Семенов, Россия).

Описание товара

Задвижка ду 80 применяется на трубопроводах холодной и горячей воды, пара и жидких нефтепродуктов при рабочей температуре до +225 °C. Типоразмер 80 мм востребован на магистральных стояках, вводах в здания и обвязке насосного оборудования - там, где нужен запас по пропускной способности. Фланцевое присоединение по ГОСТ 9544 позволяет встраивать арматуру в системы водоснабжения, отопления, теплоснабжения и пожаротушения - от котельных до узлов ввода в здания.

Конструкция параллельная двухдисковая: запирающие диски перемещаются перпендикулярно потоку и уплотняются паронитом. Шпиндель выдвижной, поэтому при открытии он выходит из корпуса вверх и резьба не контактирует со средой. Исполнение под привод предполагает стандартную присоединительную площадку и палец под посадку электропривода по типу «А»: достаточно подобрать привод по крутящему моменту. Задвижка 80 мм постоянно в наличии в Кирове.

Среди преимуществ задвижка dn 80 - доступная цена, ремонтопригодность (сальник и прокладки меняются без замены арматуры) и совместимость с широко распространёнными отечественными электроприводами. Чугунный корпус хорошо переносит перепады температур и пригоден как для холодной, так и для горячей воды. Задвижка задвижка dn80 - проверенное временем решение для коммунальных и промышленных сетей.

Устройство товара

• литой чугунный корпус с двумя проходными седлами;
• два запирающих диска (тарелки), перемещающиеся по направляющим корпуса;
• выдвижной шпиндель с трапецеидальной резьбой;
• сальниковое уплотнение шпинделя с грунд-буксой;
• уплотнение затвора из паронита;
• присоединительная площадка и палец под посадку электропривода;
• фланцы по ГОСТ 9544.

Принцип действия

Электропривод вращает шпиндель, и затвор задвижка ду 80 поднимается или опускается в проёме корпуса. В закрытом положении диски плотно прижимаются к параллельным седлам, а паронитовое уплотнение обеспечивает герметичность по классу затвора. При открытии диски выводятся из потока, проход полностью освобождается, поэтому гидравлическое сопротивление открытой задвижки задвижка 80 мм минимально.

Выдвижной шпиндель служит простым индикатором положения: по высоте выступающей части видно, открыта задвижка задвижка dn 80 или закрыта. Движение затвора строго перпендикулярно потоку, поэтому арматура не боится гидроударов и работает как в обе стороны среды, так и при изменении направления потока.

Инструкция по монтажу

1. Осмотрите задвижку задвижка ду80: проверьте комплектность, свободный ход шпинделя и наличие паспорта изделия.
2. Очистите торцы трубопровода и ответные фланцы от грязи и окалины; убедитесь, что проход и давление соответствуют задвижке задвижка 80 мм.
3. Установите ответные фланцы на Ру16 с учётом строительной длины задвижки задвижка dn 80 (210 мм).
4. Поставьте паронитовые прокладки, отцентруйте задвижку задвижка dn80 по отверстиям фланцев и затяните шпильки равномерно крест-накрест.
5. Монтируйте арматуру шпинделем вверх; располагать задвижку шпинделем вниз или в горизонтальной плоскости не рекомендуется - это ускоряет износ сальника.
6. Установите электропривод на присоединительную площадку и проверьте, что ход затвора соответствует ходу привода; при необходимости настройте конечные выключатели.
7. Проверьте ход: полное открытие и закрытие без заеданий. После опрессовки системы убедитесь в герметичности задвижки задвижка ду 80 и сальникового узла.

Основные технические характеристики

Часто задаваемые вопросы

Чем задвижка 30ч906бр отличается от других чугунных задвижек?
Это параллельная двухдисковая конструкция с выдвижным шпинделем и уплотнением затвора из паронита. Задвижка выпускается в исполнении под привод, что выгодно отличает её от стандартных 30ч6бр: арматуру сразу можно автоматизировать без доработок.

Какой привод подходит для задвижки 30ч906бр?
Подбирают электропривод по крутящему моменту, необходимому для открытия задвижки при рабочем перепаде давления, с учётом присоединения по типу «А». Отечественные приводы крепятся к штатной площадке корпуса без переходников.

Для каких сред и температур рассчитана задвижка?
Арматура предназначена для воды, пара и неагрессивных жидкостей до +225 °C при давлении до Ру 16. Уплотнение из паронита стойко к горячей воде и пару, что делает задвижку универсальной для котельных и тепловых пунктов.

Зачем задвижке выдвижной шпиндель?
При открытии шпиндель выходит из корпуса: визуально видно положение затвора, а резьба не омывается средой и меньше изнашивается. Для заглублённых колодцев это удобнее, но требует большего монтажного габарита сверху.

Как обслуживать задвижку 30ч906бр?
Периодически подтягивайте сальниковое уплотнение, смазывайте резьбу шпинделя и проверяйте ход затвора. Раз в сезон полезно несколько раз перевести арматуру из открытого положения в закрытое, чтобы седла не «прикипали».

Вопросы про задвижку конкретного диаметра

Какие фланцы нужны для задвижки ду 80?
Нужны ответные фланцы Ду 80 на Ру16 по ГОСТ 9544. Между фланцами ставят паронитовые прокладки, затяжку выполняют равномерно крест-накрест, чтобы не повело корпус.

Какой электропривод нужен для задвижки 80 мм?
Привод подбирают по крутящему моменту для задвижки ду 80 при рабочем перепаде давления. Для этого типоразмера подходят распространённые многооборотные приводы с посадкой по типу «А».

Сколько весит задвижка dn 80?
Масса задвижки ду80 составляет около около 45 кг. При монтаже в узкой камере это учитывают при планировке: над арматурой нужно оставить место для выхода выдвижного шпинделя и для снятия привода.

Где применяется задвижка dn80?
Типоразмер 80 мм востребован на магистральных стояках, вводах в здания, обвязке насосного оборудования и в тепловых пунктах - там, где нужен запас по пропускной способности.

Чем задвижка ду 80 отличается от задвижки ду 50?
Задвижка 80 мм имеет больший проход и строительную длину (210 мм против 180 мм) и требует привода с большим крутящим моментом. При этом конструкция, материалы и рабочие параметры у обоих типоразмеров совпадают.

Где купить задвижку 30ч906бр

Задвижка чугунная под привод 30ч906бр Ду 80 Ру 16 ЛМЗ Семенов продаётся в компании dn-pn.ru по оптовой цене. Мы работаем с организациями и частными заказчиками: выставляем счёт, принимаем оплату по безналичному расчёту. На всю арматуру предоставляются сертификаты соответствия и паспорта изделий. Актуальный прайс-лист, остатки на складе в Кирове и сроки доставки уточняйте у менеджеров.

dn-pn.ru - это широкая номенклатура трубопроводной арматуры, оптовые партии и быстрое комплектование заявок. Купить задвижку ду80 можно в Кирове: отгружаем со склада и доставляем в любые регионы России.
